ガレージシャッターKITとは
About Garage Shutter Kit
手動巻き上げ式のシャッターにガレージキットを取付けすることで
スマートフォンから開閉の操作ができます。

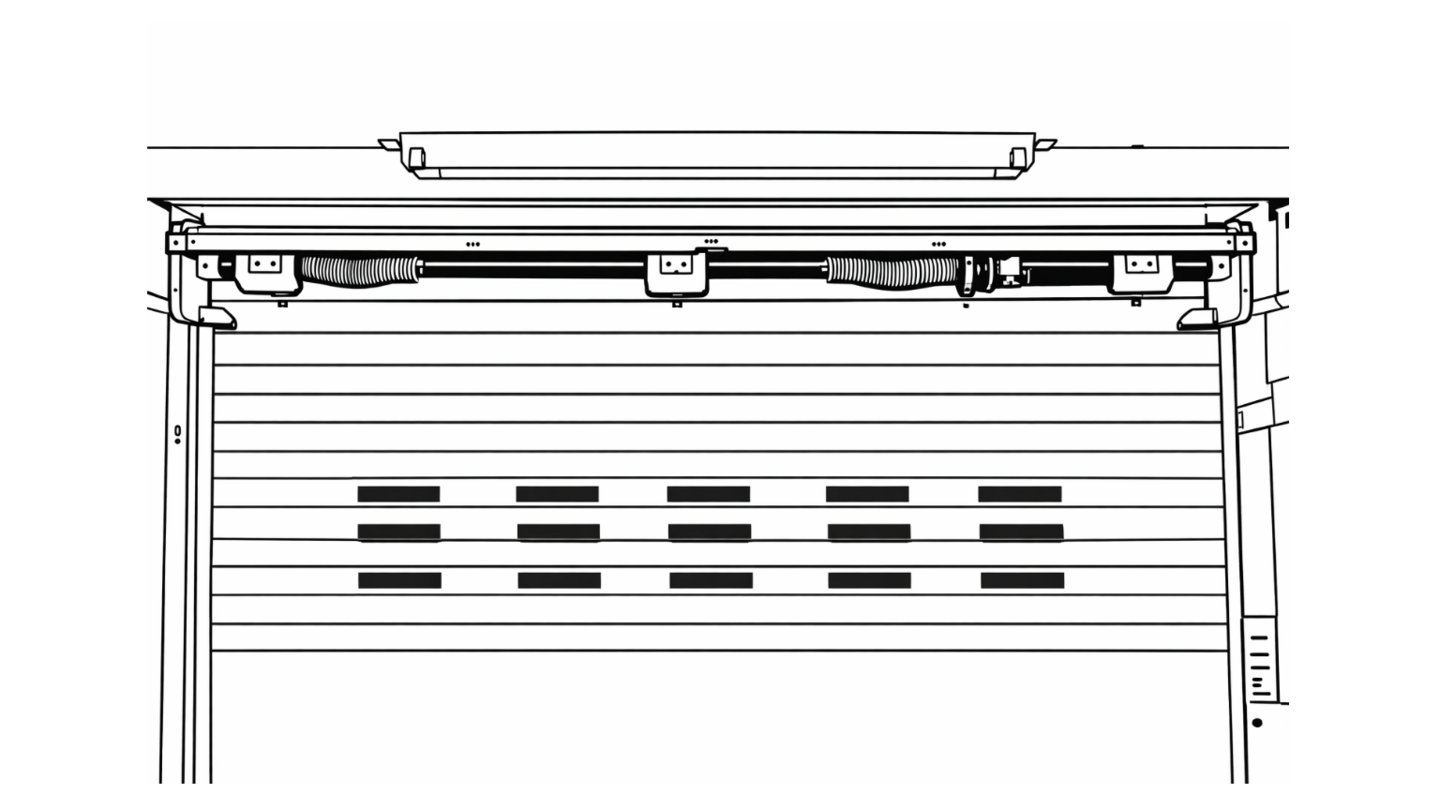

ガレージシャッターの
構造と名称について
|
スラットシャッター扉部分の実際に上下するパネル部のことです。 |
|---|
|

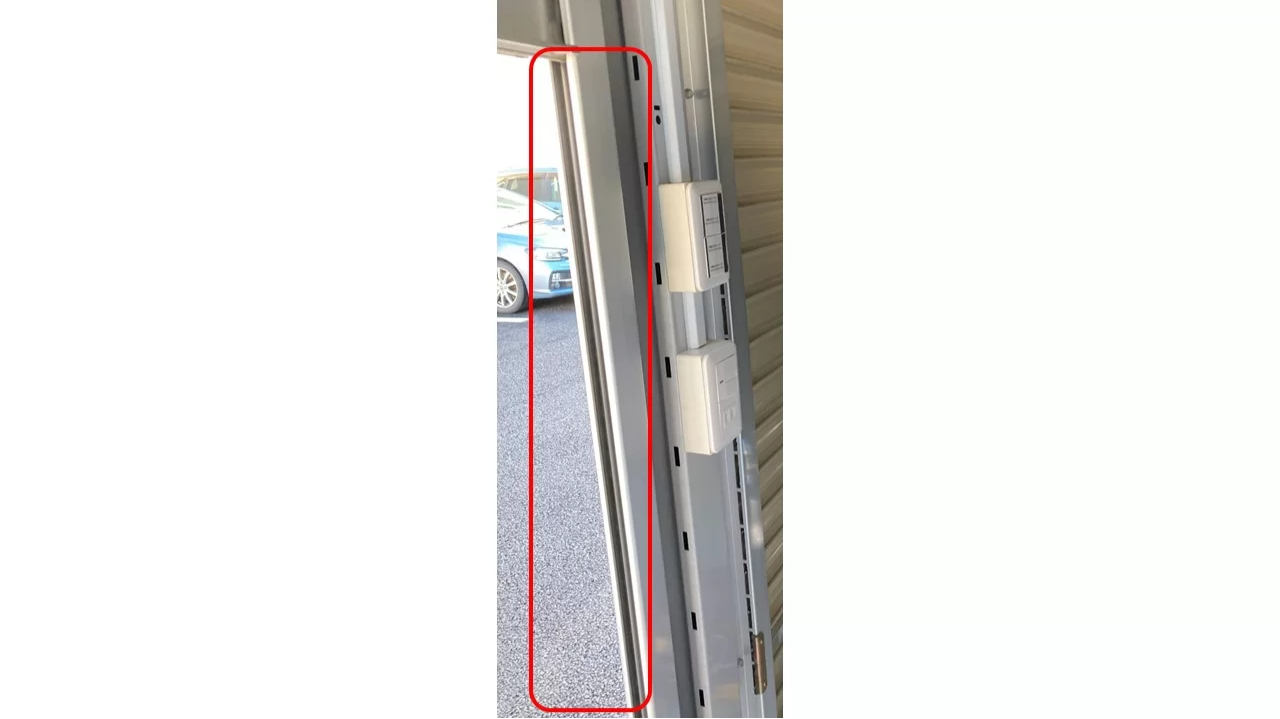

ガイドレールスラットの左右に取付けられている溝形のレールです。ガイドレールにスラットの両端を差し込むことで固定しています。 |
|---|
|

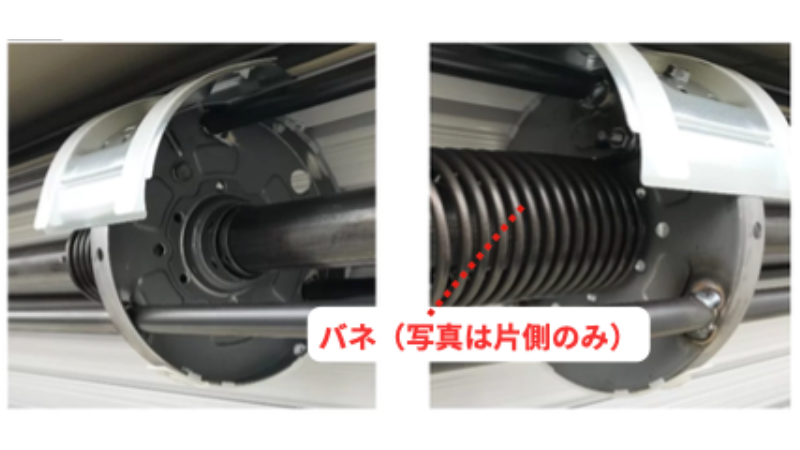

スプリング（巻き取りバネ）手動シャッターを動かすための動力となるバネです。 スプリングは、常時テンションが掛かっておりシャッターを持ち上げる方向に常に力を |
|---|
|
軸受（ブラケット）シャフトを支えるための重要な部材で、ケース両脇の内側についている部材です。 |
|---|
|
吊元シャッタースラットとスプリングを接続する部分です。 |
|---|
|

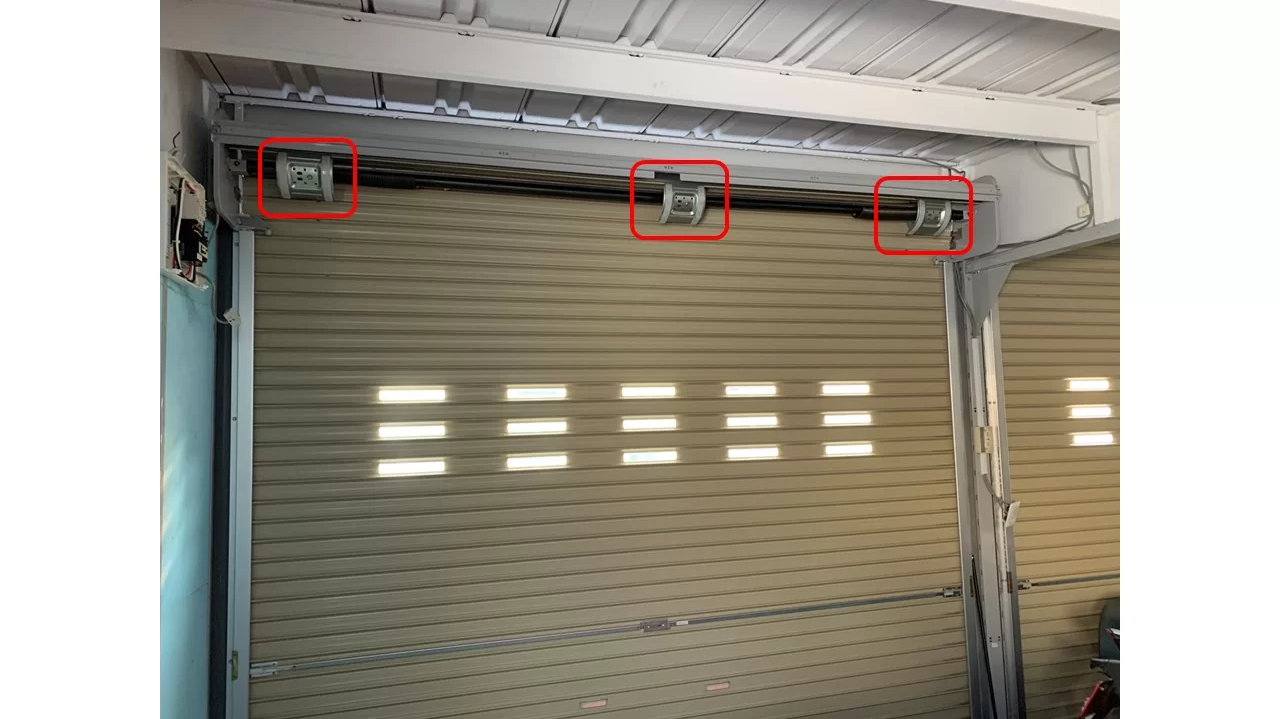

プーリー（巻き取りシャフト）シャフトの両脇、もしくは両脇と中央に取り付けられた滑車の役割をする部材です。 |
|---|
ガレージシャッターキット本体
Garage Shutter Kit Main Unit
オプションについて
About Option
スマートガレージKIT取付可能なシャッターの条件

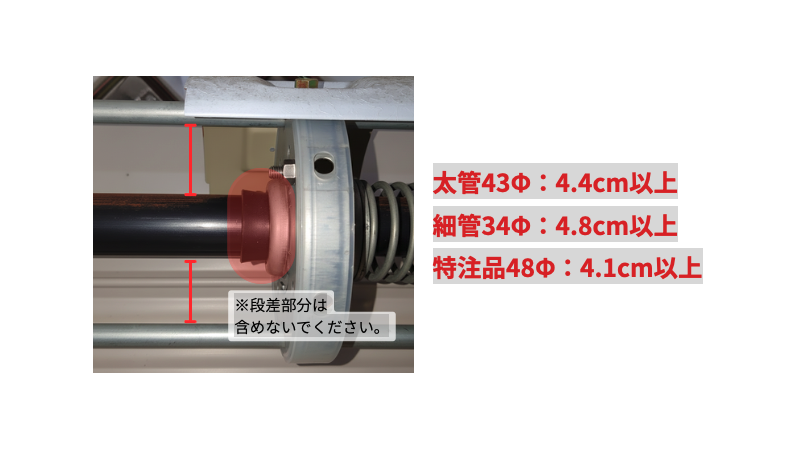

※ご注文前に下記の条件をすべて満たしているか、事前にご確認ください。 ・巻き上げ式の手動シャッターである。 ※オーバースライド式（天井格納式）はお取り付けいただけません ・シャッター全閉時にスラットがシャフト（巻き上げ軸）およびプーリーに被っていないこと ・シャフト径が「43φ」 「34φ」 「48Φ」のいずれかであること。 ・シャッターが片手でゆっくりと反動を付けずに（10cm/秒程度）全域動作すること。 ・シャッターボックス底面から地面までの高さが 3.5m以下であること。 ・AC100Vの電源が確保できること。 ・カメラ付きスマートフォン（Android、iOS）を所有しており基本的な操作 （スクリーンショットやメール等）が可能であること。

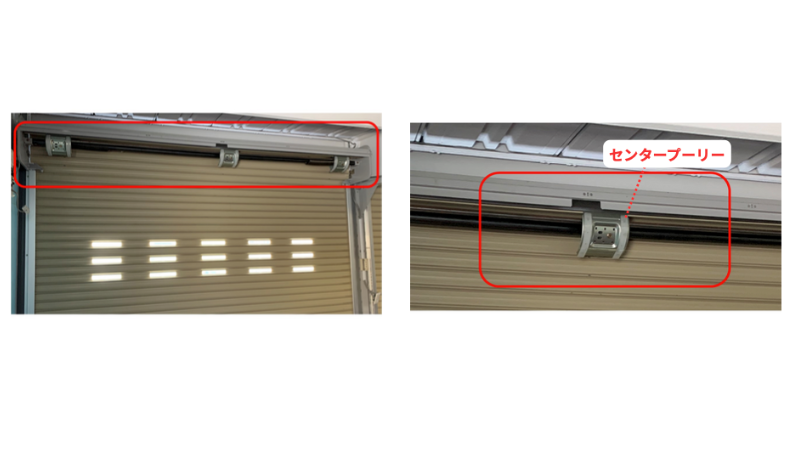

センタープーリーオプション
オプション条件
※センタープーリーがない場合は、サイドのプーリーをご確認ください。
大見出し：アコーディオン３

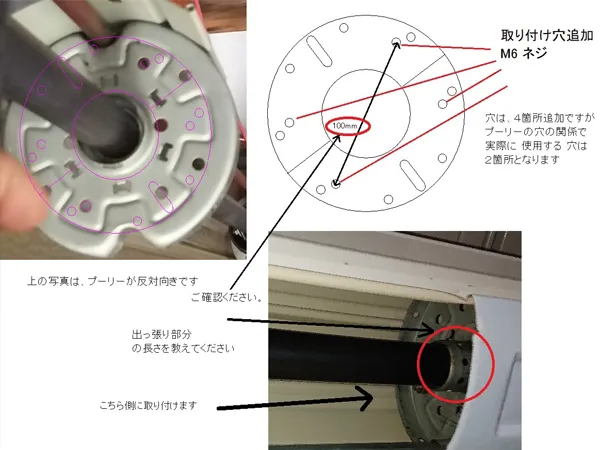

スペーサーオプション（2穴/４穴）
オプション条件

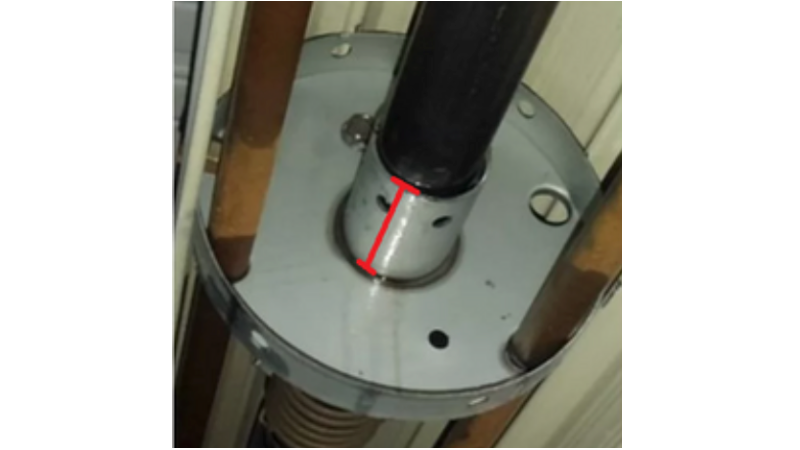

※センタープーリーがない場合は、サイドのプーリーをご確認ください。

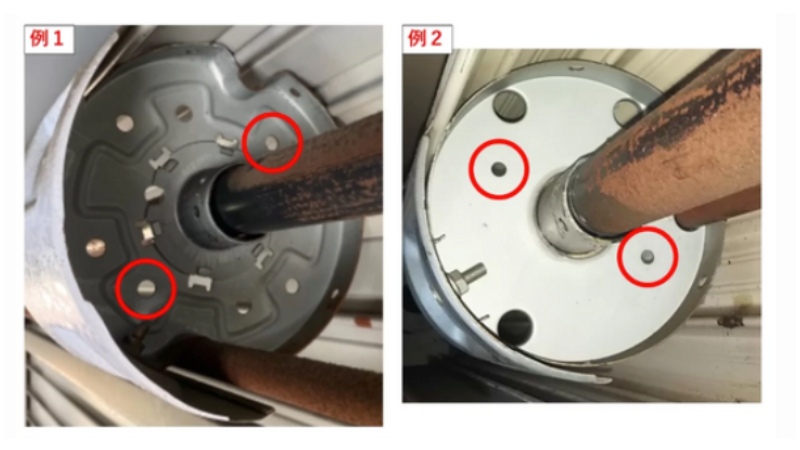

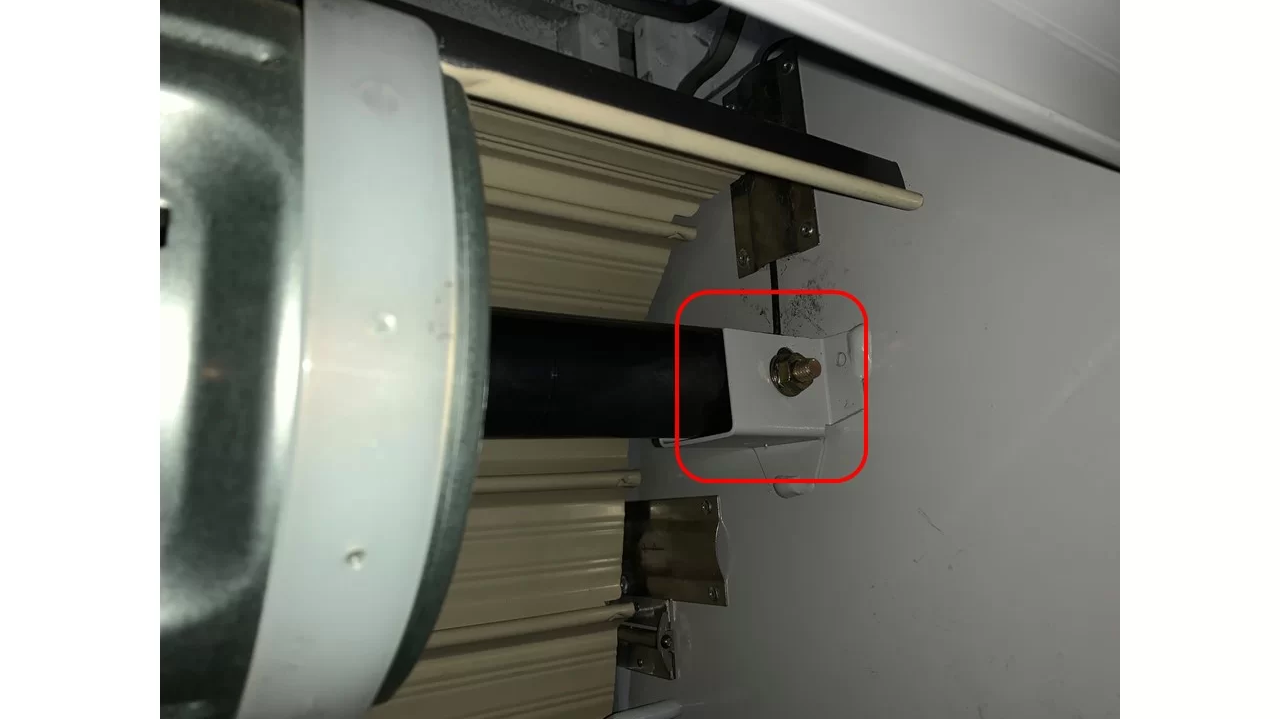

※取付穴は、1カ所スプリングボルトに使用されている場合がございます 。共締めの形でお取り付け可能のため、ボルトがお取り外し可能のものであれば問題ございません。※確認作業は危険ですので、シャッター全閉状態でスプリングにテンションがかかってないことを確認してから行ってください。
2
3
4
取付対象外
センタープーリーオプション

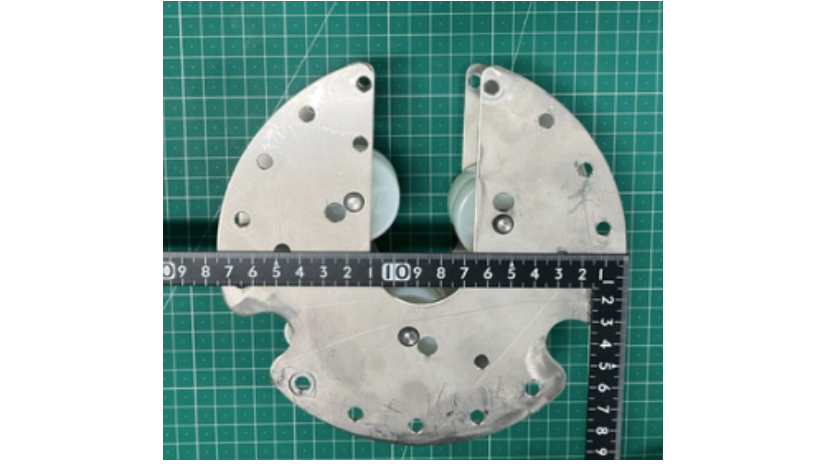

支持プレート（約175mm）

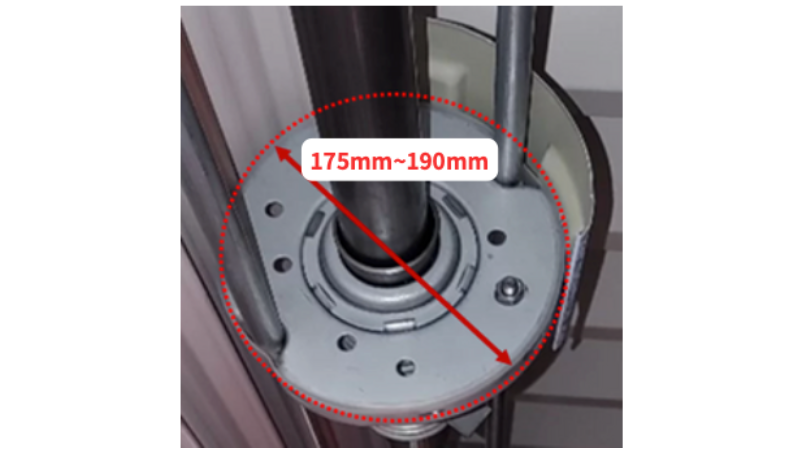

センタープーリーの直径が175mm~190mmの範囲外の場合、
上記の部品が取り付けられないため、お取り付けいただくことが出来ません。
リード文を入力します。
あのイーハトーヴォのすきとおった風、夏でも底に冷たさをもつ青いそら、うつくしい森で飾られたモリーオ市、郊外のぎらぎらひかる草の波。またそのなかでいっしょになったたくさんのひとたち、ファゼーロとロザーロ、羊飼のミーロや、顔の赤いこどもたち、地主のテーモ、山猫博士のボーガント・デストゥパーゴなど、いまこの暗い巨きな石の建物のなかで考えていると、
詳しくはこちら

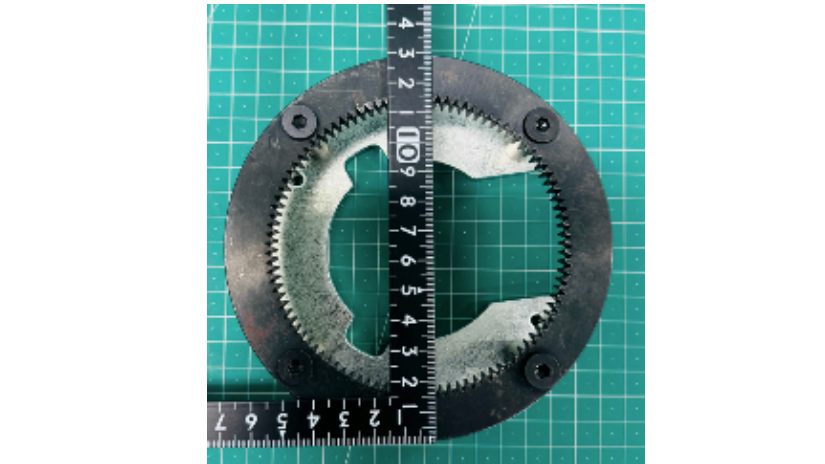

内歯ギア(約130mm)

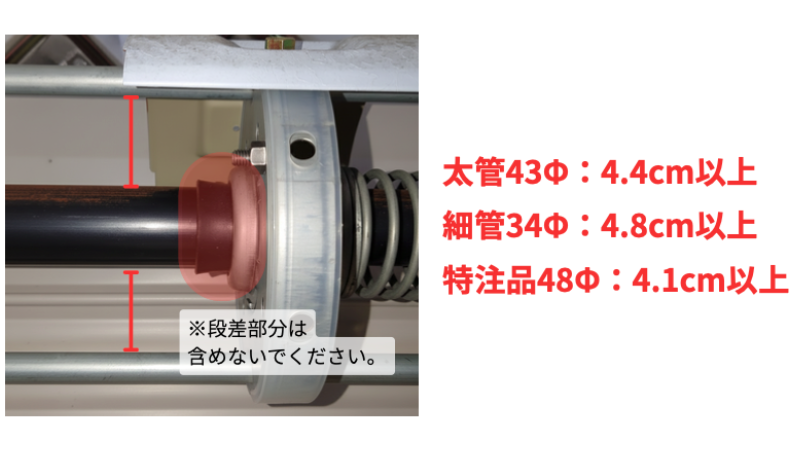

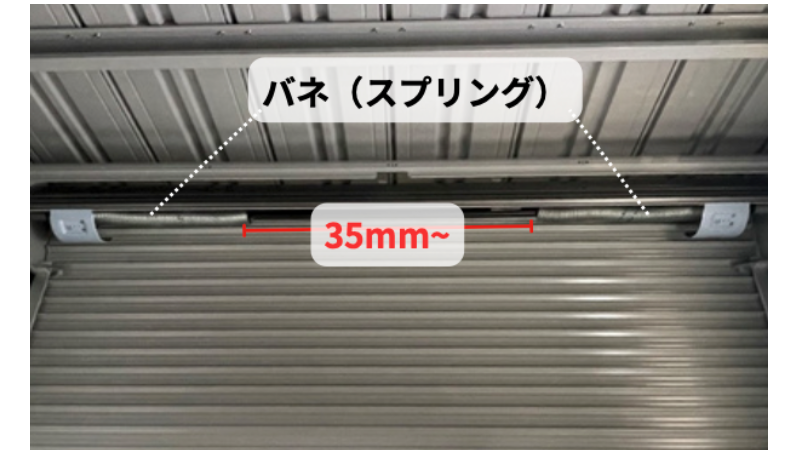

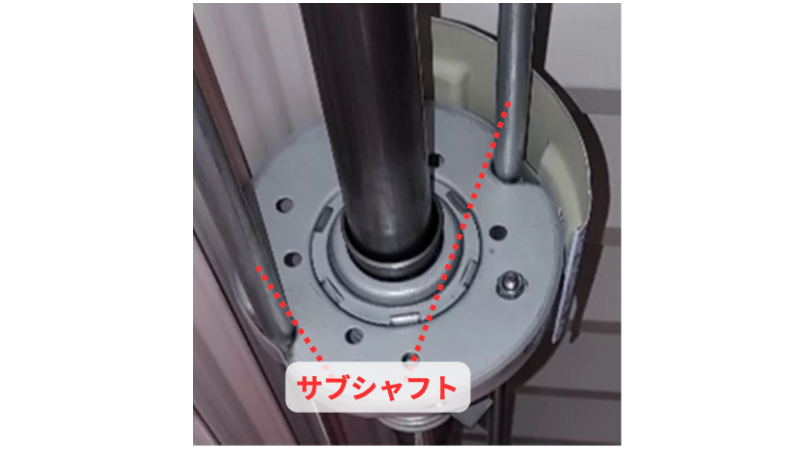

メインシャフトとサブシャフトの間隔が十分にない場合は、
上記の部品を取り付けられるスペースが確保できないため、お取り付けいただくことが 出来ません。
リード文を入力します。
あのイーハトーヴォのすきとおった風、夏でも底に冷たさをもつ青いそら、うつくしい森で飾られたモリーオ市、郊外のぎらぎらひかる草の波。またそのなかでいっしょになったたくさんのひとたち、ファゼーロとロザーロ、羊飼のミーロや、顔の赤いこどもたち、地主のテーモ、山猫博士のボーガント・デストゥパーゴなど、いまこの暗い巨きな石の建物のなかで考えていると、
詳しくはこちら

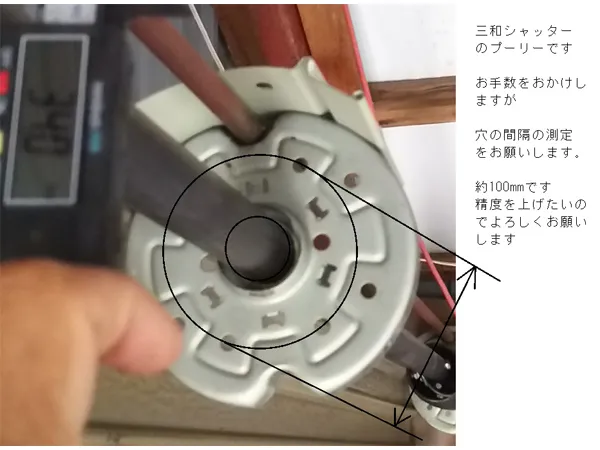

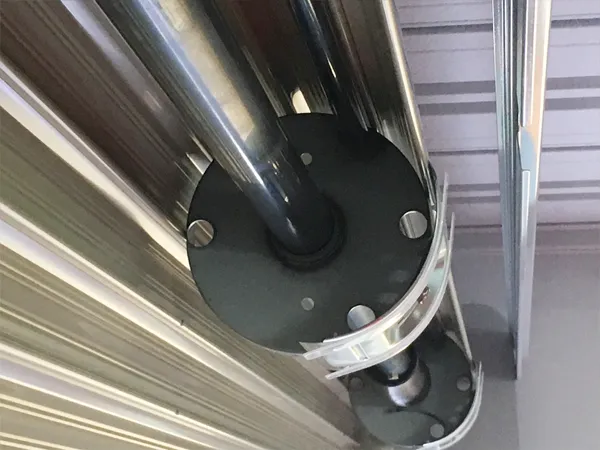

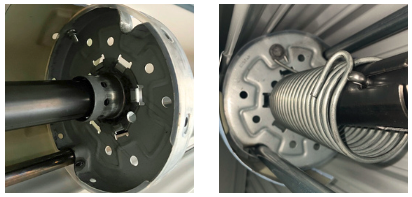

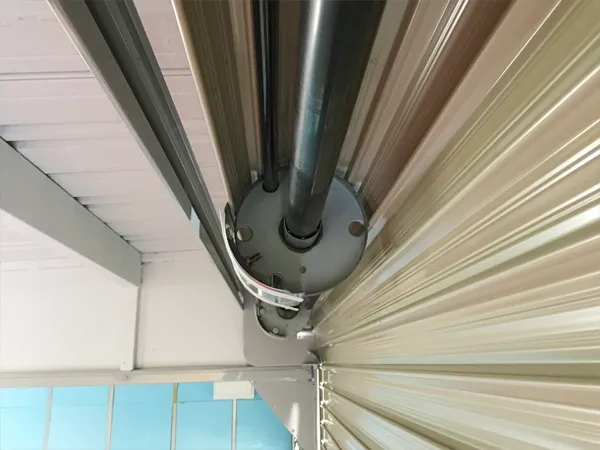

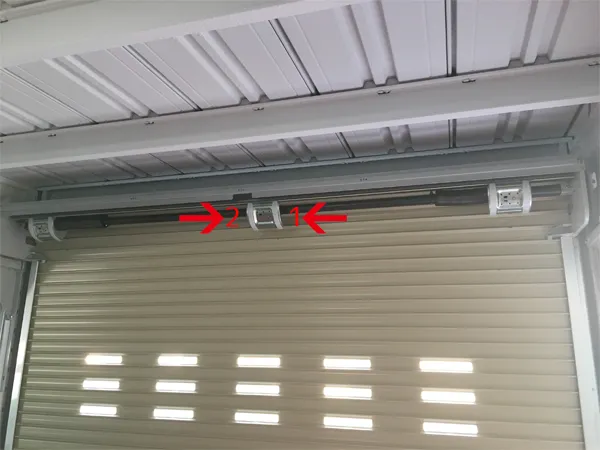

以下、アングルの画像をご参考いただき添付いただきますようお願い申し上げます。

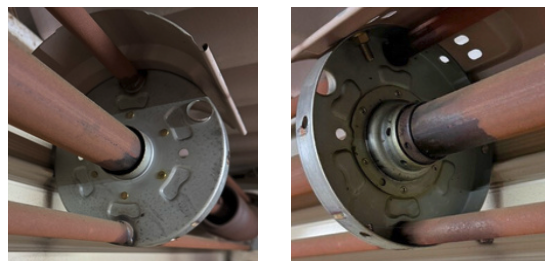

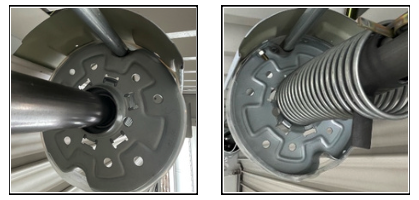

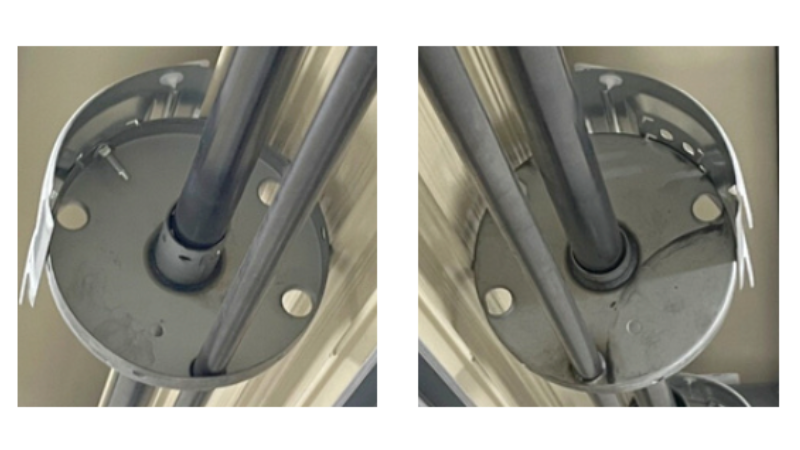

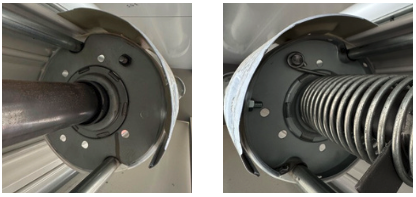

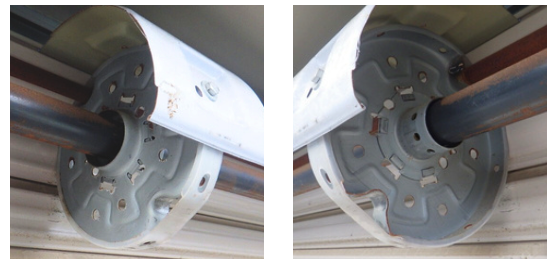

正面中央のプーリーの表（1の方向）と裏（2の方向）から撮影いただいた画像が重要です。
以下確認させていただくポイントになります。

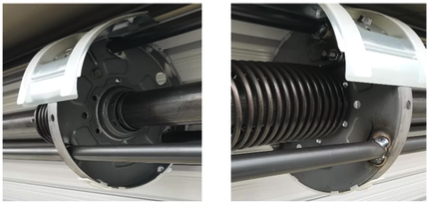

・中央プーリーにスプリングが付いているのか。
・プーリーがどのような形状なのか。
・巻取りシャフトとの取り合いは。
・シャフトについているプーリーに出っ張った部分があるのか、ないのか。
これらポイントからプーリーの形状がどこのメーカーのシャッターなのか
的確に判断させていただきます。
